系统分析与设计笔记

Ch1

系统分析（Systems Analysis）：系统分析是对业务问题领域的研究，以推荐改进措施并指定解决方案的业务要求。

系统设计（System Design）：针对系统分析中确定的业务需求的基于计算机的技术解决方案。

1.1 系统开发中的风险承担者

Stakeholder（风险承担者，相关利益人）

• System owners（系统的业主）：sponsors出资者
• System users（系统用户）：user使用者，internal & external
• Systems analysts（系统分析员）：主导者
• System designers（系统设计员）：将需求requirements与约束constraints翻译为技术解决方案
• System builders（系统的构建人员）：根据设计规格说明书design specifications构建信息系统构件

• IT vendors and consultants（信息技术供应商和顾问）：供应商&咨询

• Information workers：创建，收集，处理，分发，使用信息
• Knowledge workers：专家知识

1.2 系统分析师

General Problem-Solving Approach

1. Identify the problem.
2. Analyze and understand the problem.
3. Identify solution requirements or expectations.
4. Identify alternative solutions（可供选择的解） and decide a course of action（行动路线）.
5. Design and implement the “best” solution.
6. Evaluate（评估）the results. If the problem is not solved, return to step 1 or 2 as appropriate.

Ch2

Ch3

Capability Maturity Model (CMM)

Principles of System Development

• Get the owners and users involved. (以人为本)
• Use a problem-solving approach. (有理有据)
• Establish phases and activities. (分步实施)
• Establish standards. (建立标准)
• Justify systems as capital investments. (最优决策)
• Don’t be afraid to cancel or revise scope. (悬崖勒马)
• Divide and conquer. (分而治之)
• Design systems for growth and change. (高瞻远瞩)

Problem Solving Framework

The PIECES 描述非功能性需求

• P the need to improve performance（性能）
• I the need to improve information（信息） (and data)
• E the need to improve economics（经济性）, control costs, or increase profits
• C the need to improve control（可控制程度） or security
• E the need to improve efficiency（效率） of people and processes
• S the need to improve service（服务质量） to customers, suppliers, partners, employees, etc

FAST - Framework for the Application of Systems Techniques

Alternative Routes through a Methodology

• Model-Driven Development (MDD)（模型驱动开发）
  • Structured systems analysis and design — process-centered
  • Information engineering (IE) — data-centered, process-sensitive
  • Object-oriented analysis and design (OOAD) — object-centered (integration of data and process concerns)
• Rapid Application Development (RAD)（快速原型开发）
• Commercial Off-the-Shelf Software (COTS) （购置商业软件）
• Maintenance and Reengineering（维护与再工程）or hybrids of the above

开发环境

CASE - 电脑环境

ADE - IDE环境

CH4

项目管理的8个阶段

Project Management Functions

• Scoping 确定项目的边界
• Planning 认定需要完成的任务
• Estimating 评估所需资源
• Scheduling 任务进度安排
• Organizing 确保人员理解角色和职责
• Directing 指挥项目组成员的活动
• Controlling 控制项目开发过程
• Closing 总结经验和教训

Project/Process management

• Project management is the process of scoping, planning, staffing, organizing, directing, and controlling the development of an acceptable system at a minimum cost within a specified time frame.
• Process management is an ongoing activity that documents, manages the use of, and improves an organization’s chosen methodology (the “process”) for system development. Process management is concerned with the activities, deliverables, and quality standards to be applied to all projects.

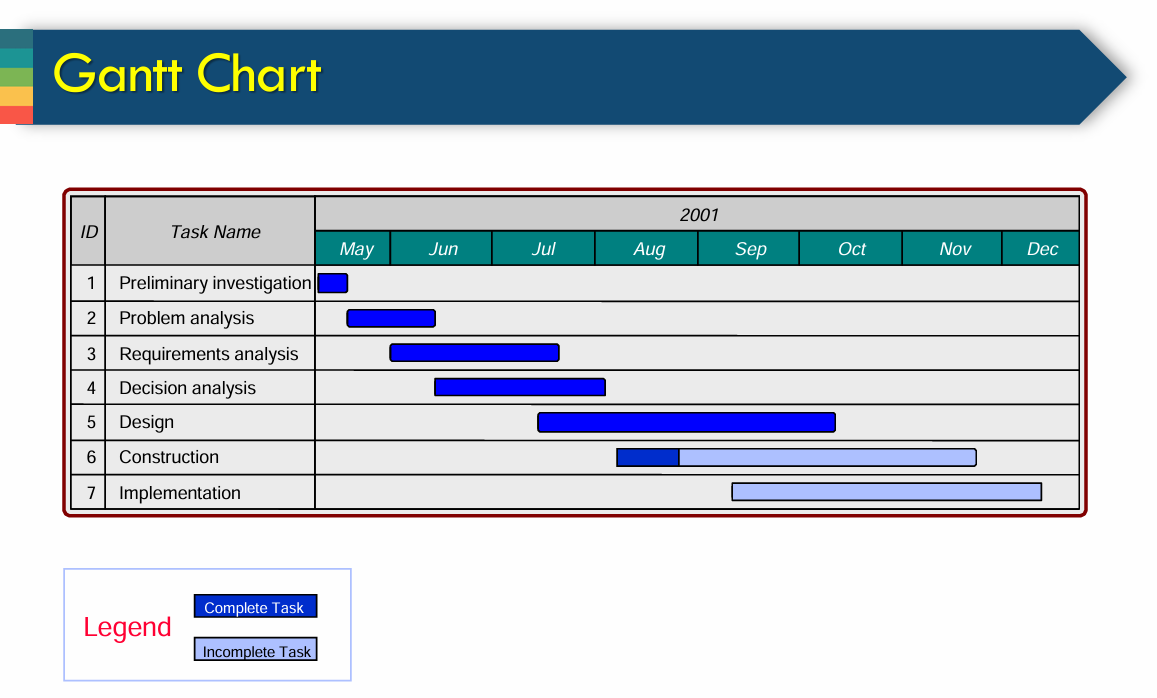

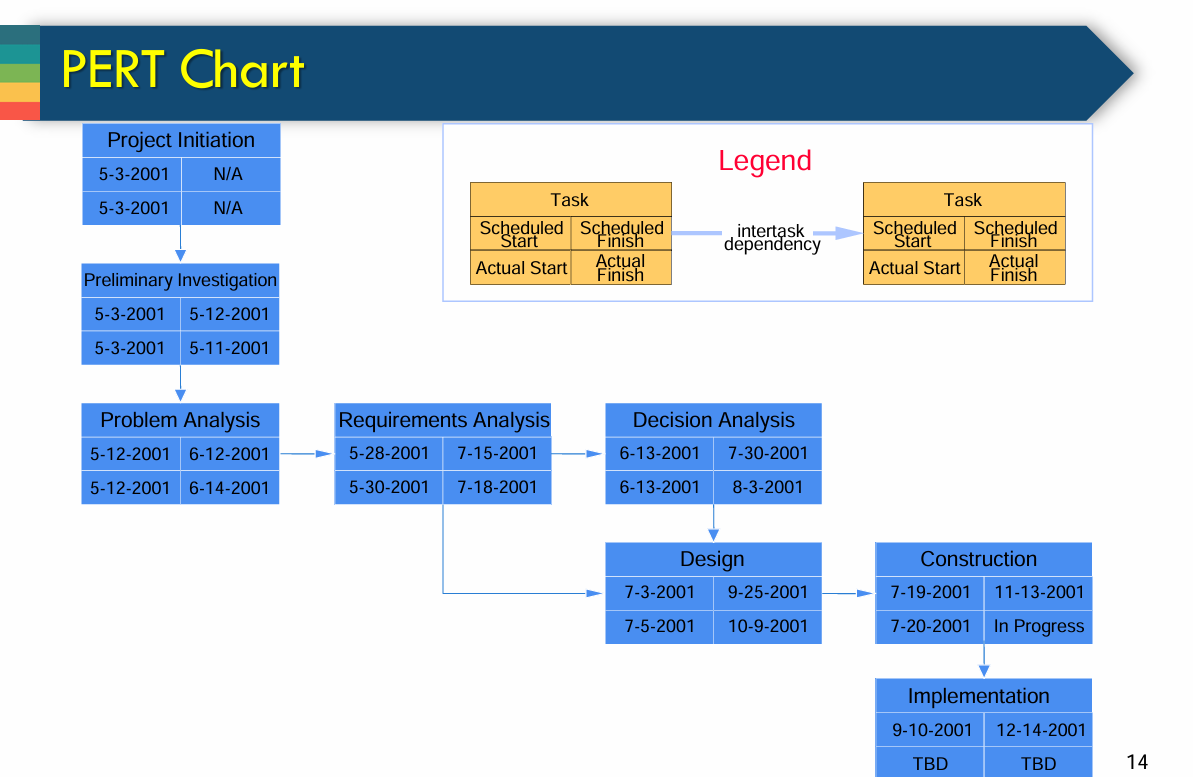

gantt & pert

CH5

一类是 Model-Driven Analysis Approaches（模型驱动的分析方法）

—— 以构建可视化模型为核心，系统化、逻辑化地分析需求与结构

一类是 Accelerated Analysis Approaches（加速分析方法）

—— 更注重速度、原型反馈和快速决策，适用于需求不稳定或节奏快的项目

一、Model-Driven Analysis Approaches（模型驱动分析）

1. Structured Analysis（结构化分析）

📖 概述：

• 使用数据流图（DFD）、**实体关系图（ER 图）**等工具
• 强调功能分解（功能驱动）

✅ 优点：

• 层次清晰，适合大型系统
• 强调系统的数据与处理流程
• 模型文档化程度高，便于沟通和维护

❌ 缺点：

• 不适合快速变动需求
• 忽略对象行为与状态
• 不具备现代系统的面向服务特征

2. Information Engineering（信息工程）

📖 概述：

• 强调数据驱动分析，先分析数据，再建功能模型
• 常用工具：ER 图、数据字典、数据结构图

✅ 优点：

• 数据模型设计严谨，有利于数据库设计
• 适合数据密集型系统（如ERP、MIS）

❌ 缺点：

• 对功能建模关注不够
• 不支持对象行为或复杂交互
• 通常较重、文档繁琐

3. Object-Oriented Analysis（面向对象分析）

📖 概述：

• 基于对象、类、继承、封装等 OOP 思维
• 使用UML 图（类图、顺序图、用例图等）
• 可直接过渡到设计/实现阶段

✅ 优点：

• 分析模型可复用到设计阶段
• 更贴合现实世界建模
• 支持封装、继承、抽象、复用

❌ 缺点：

• 初学者理解成本较高
• 分析过程抽象，不易形成具体流程视图
• 依赖强的团队协作建模规范

✅ 二、Accelerated Analysis Approaches（加速分析）

1. Discovery Prototyping（发现性原型法）

📖 概述：

• 先构建界面原型或部分功能系统
• 用户反馈推动需求澄清和迭代
• 一般结合 RAD 或敏捷流程使用

✅ 优点：

• 快速获得用户反馈
• 降低需求不明确的风险
• 用户参与感强

❌ 缺点：

• 容易变成“盲目构建”而非“系统建模”
• 结构和流程完整性弱
• 需要专业原型工具/开发人员支持

2. Rapid Architecture Analysis（快速架构分析）

📖 概述：

• 快速搭建系统架构蓝图（组件、服务、接口）
• 用于评估可行性、性能、集成点
• 通常与 DevOps、微服务、云架构结合使用

✅ 优点：

• 快速验证技术架构适配性
• 节省时间、支持演进式开发
• 避免后期架构返工

❌ 缺点：

• 不深入业务需求细节
• 对技术预设和架构经验要求高
• 易忽略边界条件和异常处理

比较

系统分析阶段

CH6

PIECES框架

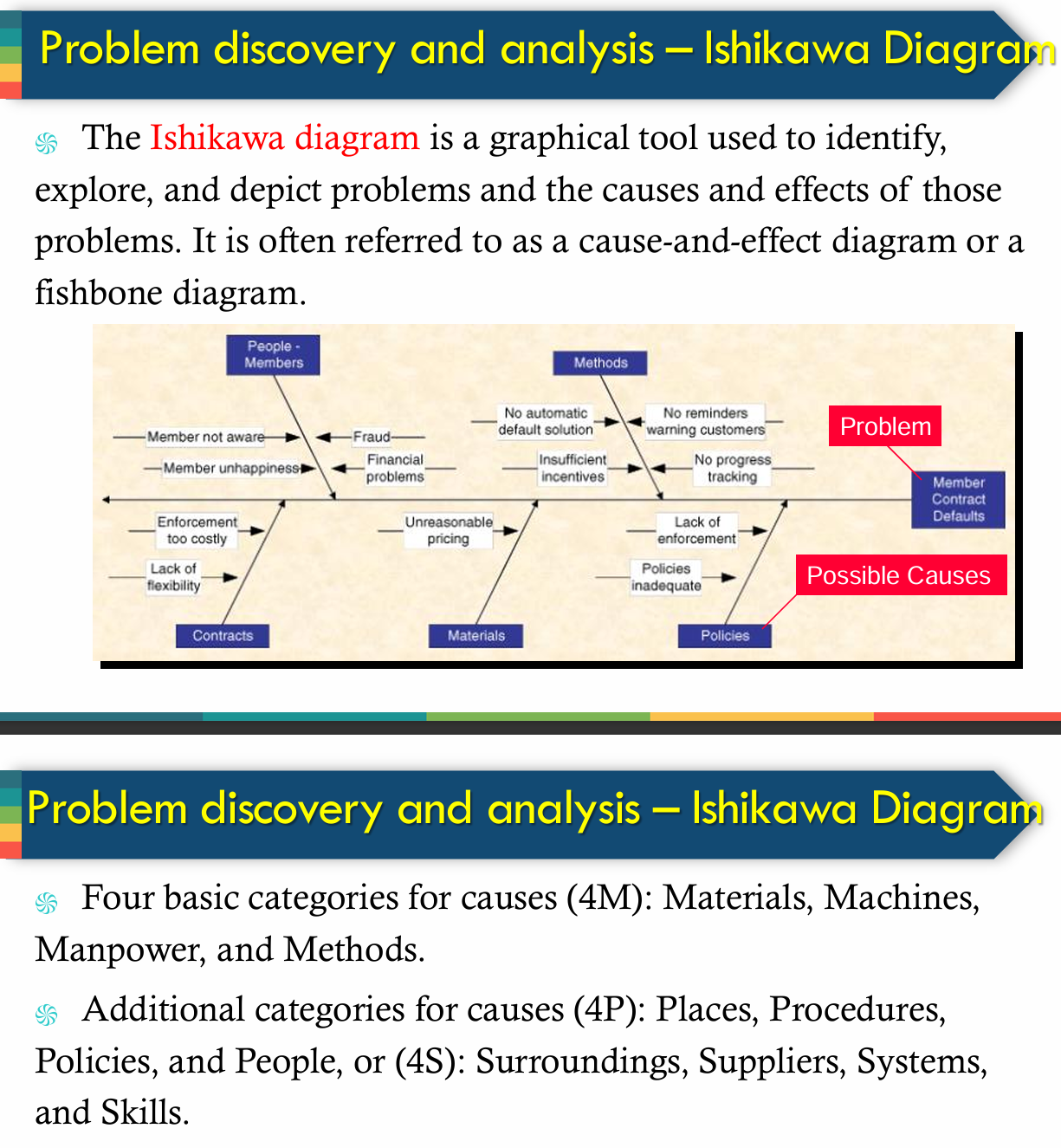

Ishikawa diagram 鱼骨图

• The Ishikawa diagram is a graphical tool used to identify, explore, and depict problems and the causes and effects of those problems. It is often referred to as a cause-and-effect diagram or a fishbone diagram.
• 石川图是一种图形工具，用于识别、探索和描绘问题及其原因和影响。它通常被称为因果图或鱼骨图。

需求发现方法

1. Sampling of Existing Documentation, Forms, and Databases（文档、表单与数据库抽样）

过程：

• 获取组织结构图、战略计划、政策手册、SOP、任务说明书；
• 收集相关报告、系统请求、用户投诉、绩效记录等；
• 查看旧系统设计文档、数据流图、数据库模型；
• 抽样策略包括随机抽样与分层抽样；
• 推荐样本量计算公式： Sample Size = 0.25 × (Certainty factor / Acceptable error)^2

优点：

• 真实、客观，能发现系统中实际的问题；
• 文档来源丰富，易于获取；
• 有助于理解历史背景和演变过程。

缺点：

• 可能过时或不准确；
• 无法反映隐性需求；
• 对初学者难以判断信息的价值。

2. Research and Site Visits（研究与实地考察）

过程：

• 调查其他公司或行业的成功案例；
• 实地走访相关现场，参考外部最佳实践。

优点：

• 提供外部视角和创新灵感；
• 有利于技术或流程的对比分析。

缺点：

• 花费较高，组织复杂；
• 可比性受限，外部案例不一定适用。

3. Observation of the Work Environment（工作环境观察）

过程：

• 现场观察用户操作（可为参与式或非参与式）；
• 可采用“Work Sampling”（随机时段观察）或“Living the System”（模拟用户）；
• 观察六要素：who, what, where, when, why, how；
• 避免干扰工作，保持低调，及时记录并确认观察结果。

优点：

• 获取第一手资料，真实可信；
• 适合识别操作中的问题与瓶颈。

缺点：

• 花费时间精力大；
• 用户可能因被观察而改变行为（霍桑效应）；
• 不适合了解复杂逻辑。

4. Questionnaires（问卷调查）

过程：

• 确定调查对象与问题类型（自由格式或固定格式）；
• 编写、测试、分发问卷；
• 收集并分析答案。

优点：

• 成本低，适用于大范围人员；
• 匿名性强，便于收集真实意见；
• 便于统计分析。

缺点：

• 回收率不高；
• 回答质量无法控制；
• 无法深入探究原因。

5. Interviews（面谈）

过程：

• 选择访谈对象；
• 设计面谈提纲，避免带有倾向性的问题；
• 进行结构化或非结构化访谈；
• 面谈后总结与确认信息。

优点：

• 信息丰富，便于深入了解；
• 可感知非语言信息，如肢体语言与态度。

缺点：

• 花费时间多；
• 可能产生偏见或误导；
• 需要较高的交流与倾听技巧。

6. Prototyping（原型开发）

过程：

• 快速构建一个功能性原型；
• 让用户“看见”系统，并基于此进行反馈；
• 不断迭代改进。

优点：

• 需求明确性大幅提升；
• 能及时发现误解与遗漏；
• 提高用户参与感与接受度。

缺点：

• 可能过于聚焦界面而忽视后端逻辑；
• 容易被误认为“半成品系统”；
• 过度依赖可能导致计划失控。

7. Joint Requirements Planning (JRP)（联合需求规划）

过程：

• 召集系统所有者、用户、分析师、设计师等召开JRP会议；
• 设置议程、选择参与人、布置会场；
• 采用结构化会议方式、脑力激荡（brainstorming）等；
• 鼓励集体共识、记录会议结果。

优点：

• 提高用户参与度与项目认同感；
• 大幅度减少开发周期；
• 效率高、决策快，易整合多方意见。

缺点：

• 策划成本高，对主持人和协作氛围要求高；
• 难以控制某些参与者主导话语权；
• 需要良好时间管理与会议纪律。

High level usecase

Example of a High-Level Use Case

Author: S. Shepard

Date: 03/01/2000

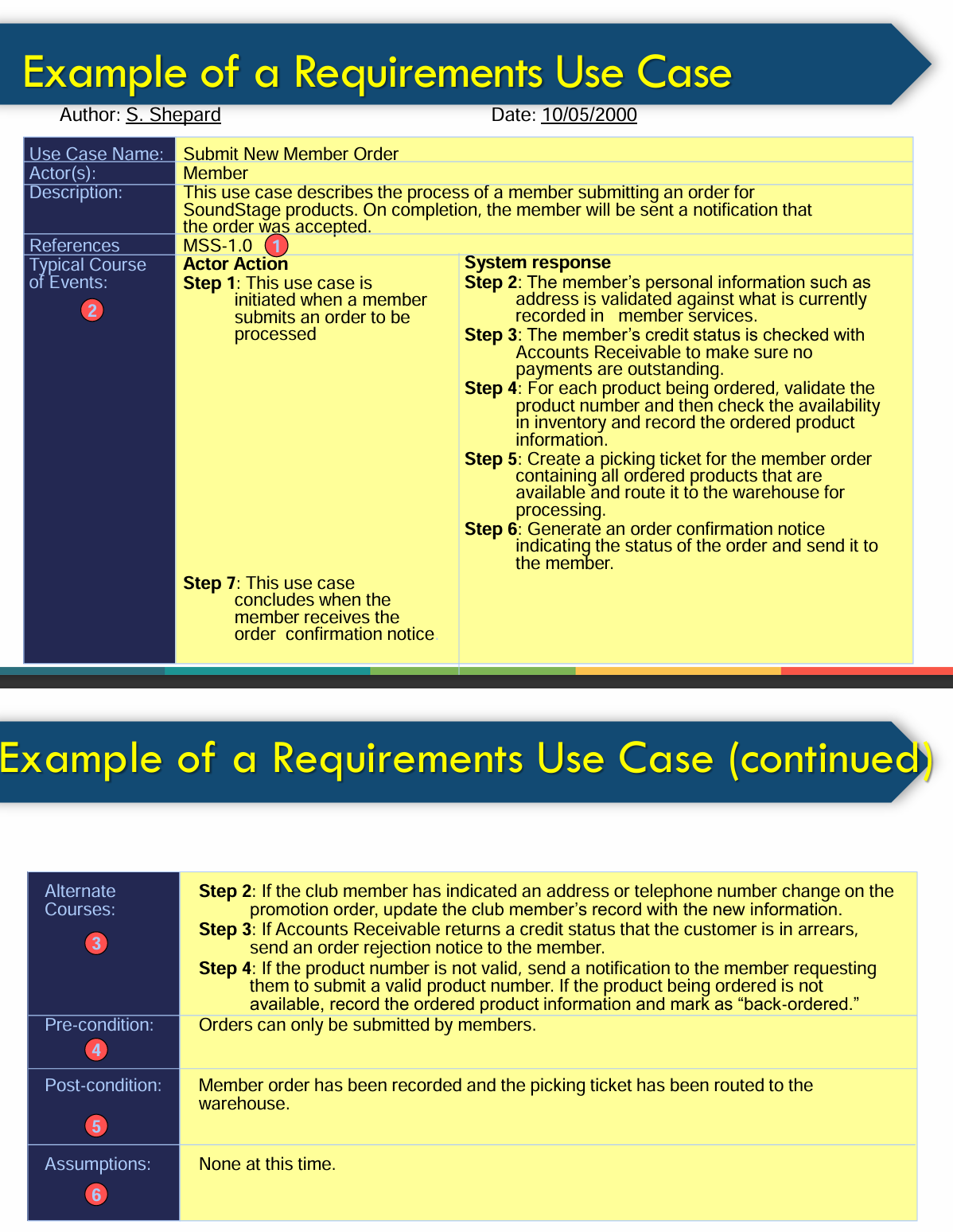

Requirements Use Case

Use case Diagram

• Relating use cases:
  • Use cases can be organized and related to simplify their descriptions.
  • Three associations are:
    • Includes.
    • Extends.
    • Generalization-specialization.

CH7

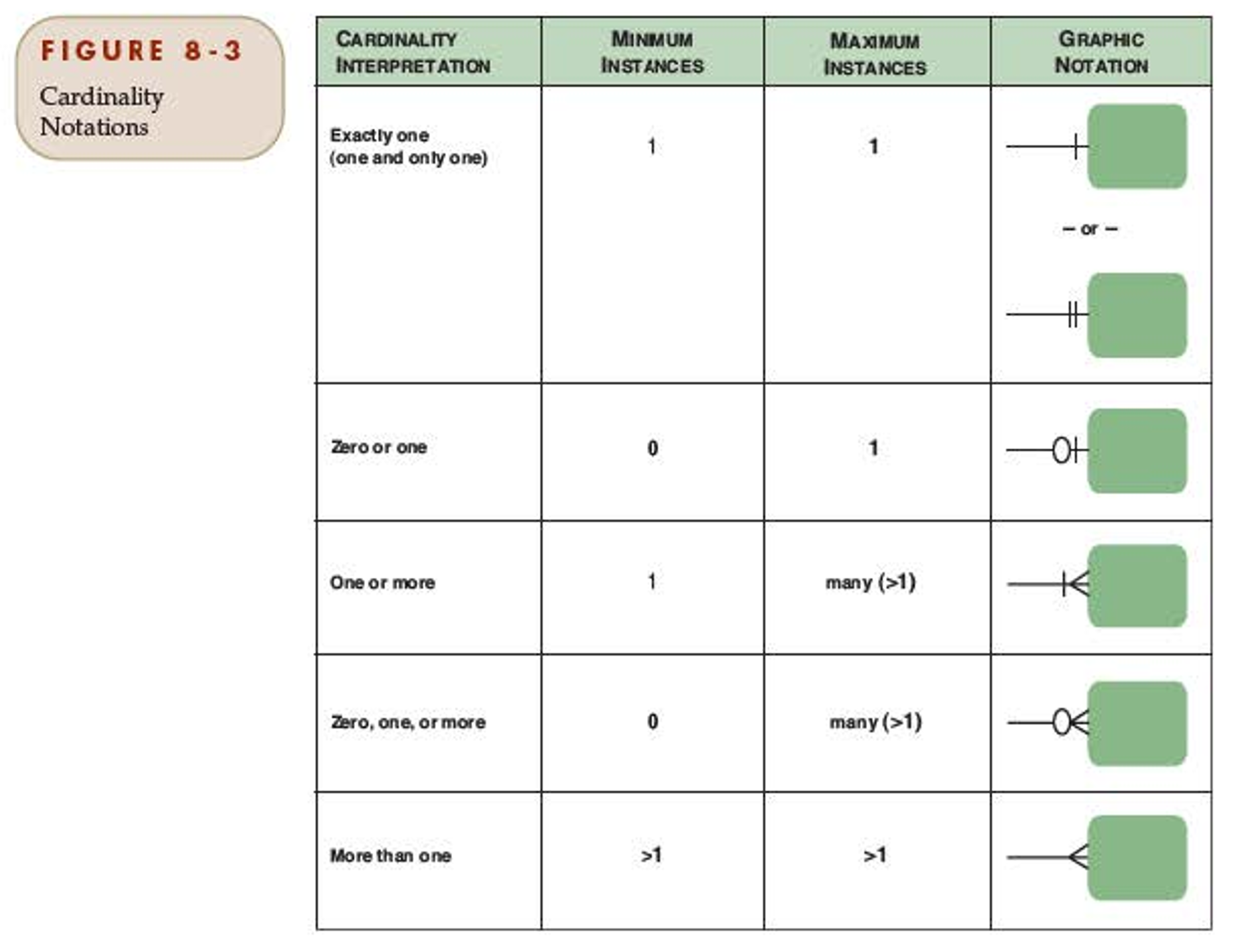

E-R图

A Ternary Relationship

Notations for Weak Entity and Nonidentiiying Relationship

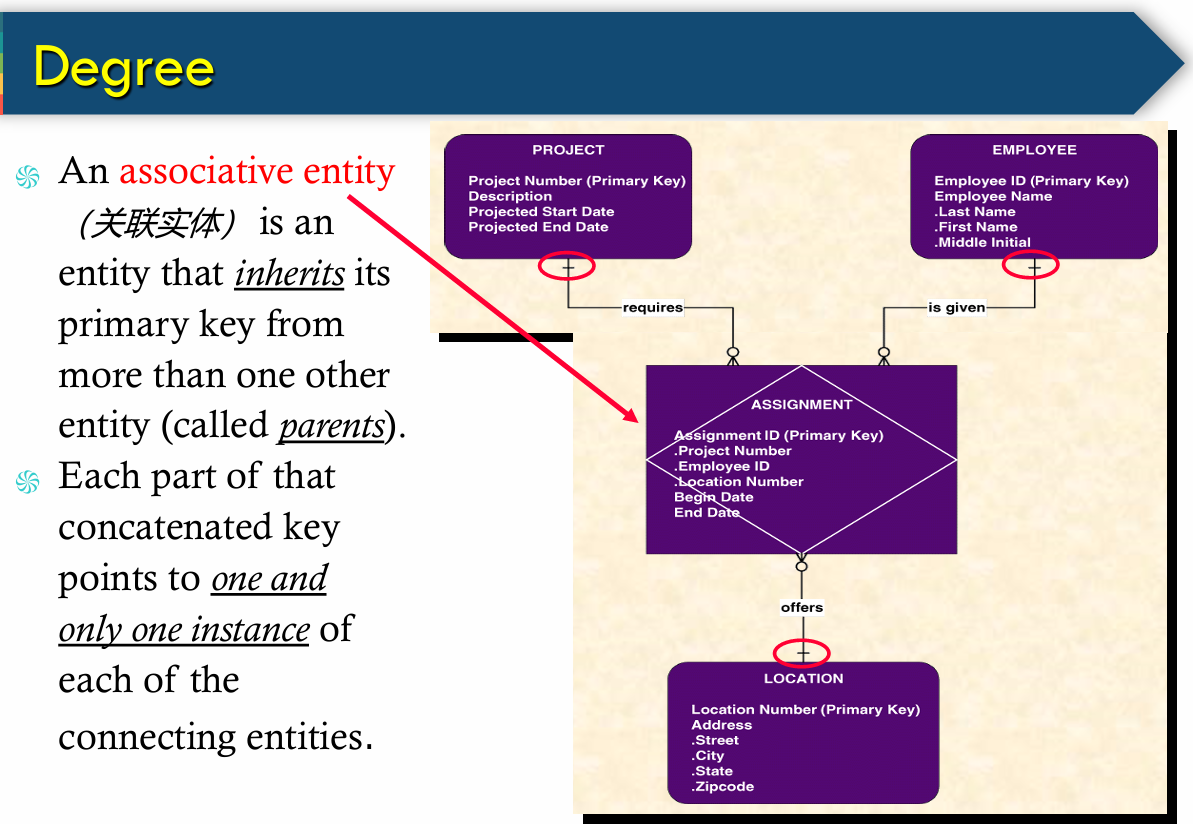

Resolving Nonspecific Relationships with an Associative Entity

CH8

(Context) Data Flow Diagram

Functional Decomposition Diagram

CIOD矩阵

在数据流图（DFD, Data Flow Diagram）建模中，CIOD 矩阵 是一种用于系统分析阶段的辅助工具，全称为：

CIOD Matrix = Create - Input - Output - Delete Matrix

CIOD 矩阵是什么？

CIOD 矩阵是一种 交叉矩阵（Cross Reference Matrix），用于显示：

• 数据存储（Data Stores） 与
• 加工过程（Processes）

之间的四种操作关系：

CIOD 矩阵长什么样？

它是一个二维表格，行表示加工（Process），列表示数据存储（Data Store）：

在一个图书借阅系统中，有如下数据存储：

• DS1 = 图书表（Books）
• DS2 = 借阅记录表（Loans）

说明：

• 图书是在 Process 1 中被创建；
• 被借出时，图书数量被修改（I/O），借阅记录被创建（C）；
• 还书时，借阅记录被删除（D）；
• 删除图书时需将借阅记录一同删除

CH9

可行性分析

Six Tests For Feasibility

• Operational feasibility is a measure of how well the solution will work in the organization. It is also a measure of how people feel about the system/project.
• Technical feasibility is a measure of the practicality of a specific technical solution and the availability of technical resources and expertise.
• Schedule feasibility is a measure of how reasonable the project timetable is.
• Economic feasibility is a measure of the cost-effectiveness of a project or solution.
• Cultural (or political) feasibility.

• Legal feasibility.

• 运营可行性是衡量解决方案在组织中的效果的指标。它也是衡量人们对系统/项目感受的指标。
• 技术可行性是衡量特定技术解决方案的实用性以及技术资源和专业知识的可用性的指标。
• 进度可行性是衡量项目时间表合理程度的指标。
• 经济可行性是衡量项目或解决方案成本效益的指标。
• 文化（或政治）可行性。
• 法律可行性。

Cost Benefit Analysis Techniques

系统建议书？

CH10

设计阶段概论

CH11

物理DFD

CH12

数据库设计

E-R -> 数据库Schema

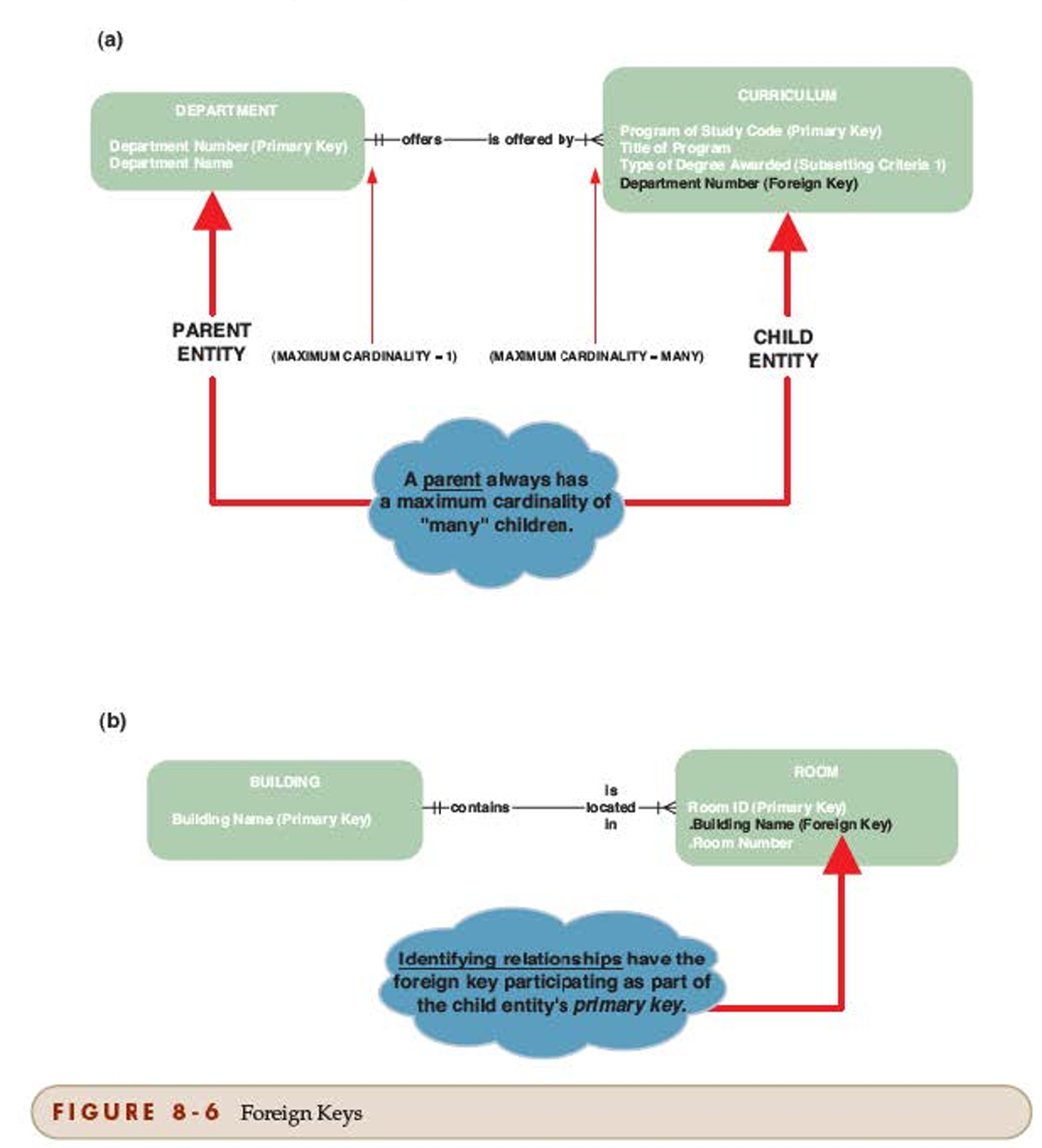

外键or关联实体

3NF

完整性设计-参照完整性

Ch13 Ch14 Ch15

一、输入设计（Input Design）

1. 输入设计核心原则：

• Garbage in, garbage out：输入数据质量决定输出质量。

• 输入设计关注两个方面：

  • 数据是如何被采集、输入和处理的。
  • 所使用的方法和技术。

2. 数据采集与处理方式：

• Data Capture：源数据的识别与采集（源文件）。
• Data Entry：将源数据转换为机器可读格式。

• Data Processing：

  • 批处理（Batch）
  • 在线处理（On-line）
  • 远程批处理（Remote batch）

3. 输入实现技术：

• 键盘、鼠标、触屏、语音、POS终端

• 自动数据采集技术：

  • OMR、条码、OCR、MICR
  • 智能卡、指纹/虹膜等生物识别

4. 输入设计建议：

• 只采集可变数据，常量用程序维护。
• 使用业务代码（例如：性别=“M/F”而不是“男/女”）。

5. 表单设计原则：

• 包含填写说明
• 减少手写部分
• 输入数据应从上到下、从左到右

二、输入内部控制（Input Validation & Internal Controls）

常见输入验证方法：

控制措施：

• 批处理系统：控制单、一一核对
• 在线系统：记录日志、生成确认编号

三、输出设计（Output Design）

1. 输出类型分类：

2. 内部输出：

• 详细报告（Detailed）：原始信息，无过滤。
• 汇总报告（Summary）：用于决策支持。
• 异常报告（Exception）：只呈现偏离/错误项。

3. 输出呈现方式：

• 表格输出（Tabular）

• 图形输出（Charts）：

  • 折线图、面积图、条形图、柱状图
  • 饼图、环图、雷达图、散点图

4. 输出设计建议：

• 明确标题、时间戳、字段标签
• 信息应可导航、无需人工处理
• 避免术语，适配用户使用习惯

四、用户界面设计（User Interface）

1. 用户类型：

• 专家用户（Expert User）：频繁使用，如主机时代的专用用户。
• 新手用户（Novice / Casual User）：偶尔使用，需更多引导。

2. 界面常见问题（Galitz总结）：

• 术语过多
• 非直观设计
• 操作歧义
• 问题解决方式不一致

3. 用户界面设计原则：

• 了解用户与任务，用户参与设计，持续迭代优化
• 使用自然语言，避免术语
• 所有信息/指令放置统一区域
• 明确提示：输入成功/失败、任务完成等

五、安全性与帮助系统

1. 安全控制：

• 身份验证（Authentication）
• 权限授权（Authorization）
• 示例：登录界面、认证失败提示、服务器证书

2. 帮助系统：

• Tool Tip
• Help Wizard（向导）包含：说明、解释、后续操作建议

六、用户界面技术（GUI）

1. 当前主流UI形式：

• 图形用户界面（GUI）
• 客户端：运行于操作系统
• Web端：运行于浏览器

2. 显示方式：

• 分页显示（如翻页）
• 滚动显示（如电影字幕）

3. GUI设计策略：

• 窗口与框架
• 菜单式界面（下拉、弹出、工具栏、超链接）

• 指令驱动式界面（适合专家用户）：

  • 编程语言语法（如SQL）
  • 助记语法
  • 自然语言交互

4. 问答式对话界面：

• 用于补充菜单式或指令式对话
• 需考虑所有正确答案与容错

七、用户界面设计过程

1. 绘制用户界面对话图
2. 构建界面原型
3. 获取用户反馈
4. 必要时回滚优化设计

Module A

“OOA” 和 “OOD” 是软件工程中两个密切相关但阶段不同的概念，分别代表：

1. OOA – Object-Oriented Analysis（面向对象分析）

面向对象分析是一种需求分析技术，用于识别系统中的对象（Object）、它们的属性（Attribute）、**行为（Method）**以及对象之间的关系，以便深入理解业务问题。

目标：

• 不涉及代码实现；
• 专注于**“系统需要做什么”**；
• 把现实世界的业务问题映射为面向对象的模型。

举例（图书馆系统）：

在 OOA 阶段我们会识别出：

• 实体类：图书（Book）、借阅记录（Loan）、读者（User）；
• 行为：图书可以被借出、归还；
• 关系：一个读者可以借多本书 → User 1..* Loan

2. OOD – Object-Oriented Design（面向对象设计）

面向对象设计是在分析基础上，进一步考虑系统如何实现，设计出可以直接映射为代码的对象结构、类接口、继承关系等。

目标：

• 关注“系统怎么做”；
• 设计出高内聚低耦合的系统结构；
• 为编码提供详细蓝图。

举例（延续上例）：

OOD 阶段我们会具体设计：

class Book {
    String title;
    boolean isAvailable;

    void checkout(User user);
    void returnBook();
}

• 明确了方法名、访问修饰符；
• 设计类的接口、关系、可能的抽象基类；
• 定义控制器类如 LoanManager 来处理借书流程。

对比总结表

✅ 最后小结

• OOA：做“需求建模” —— 系统需要什么功能，涉及哪些对象（what）；
• OOD：做“实现建模” —— 系统应该怎么实现，类如何组织和交互（how）；

二者之间是一种 自上而下的过渡关系，OOA 是桥梁，OOD 是工程蓝图，最终交付编码者实现。
